TFT 显示屏选购指南：如何选择合适的接口（SPI, RGB, LVDS, MIPI）

在选择 TFT LCD 时，工程师往往首先关注尺寸、分辨率、亮度这些显性的指标。但在实际产品设计中，接口的选择才是决定能否顺利落地的关键因素。接口不仅决定了主控芯片的带宽需求和软件复杂度，也会影响 PCB 的布线、电气特性、功耗甚至整机的成本。本文将结合工程实践，从带宽计算、电气特性和真实案例三个角度，深入探讨 SPI、RGB、LVDS 和 MIPI 四种接口的适用性。

一、基础概念与选型第一步

在深入各个接口之前，有几个基础的术语和架构要先澄清，因为它们决定了接口的类型和适用性。

• 主控处理器（Host Processor）：可以是 MCU、MPU 或其他嵌入式控制单元，用来生成显示内容。
• 显示驱动 IC（DDIC, Display Driver IC）：负责把主控器发过来的命令／像素数据转换为面板上的每个像素显示；有些 DDIC 内置帧缓冲，有些没有。
• 帧缓冲（Frame Buffer）：一块 RAM，用于存储整帧图像。若显示模块内含帧缓冲，则主控可以将图像“批量”写入，然后由 DDIC 自行刷新显示，不必每一帧都持续传输像素数据。若没有帧缓冲，则主控必须持续不断地（实时）发送每个像素的数据，以维持图像显示（即“视频模式”）。

选型第一步就是要判断 你的应用是否需要显示模块内置帧缓冲？这个判断会决定：接口类型（实时“视频模式”的接口 vs 指令/批量写入模式的接口）; 主控处理能力需求; 功耗预算; 接线／PCB 引脚资源需求。

二、 SPI：简单灵活，但带宽是瓶颈

SPI 是最常见的低成本显示接口。它的优点在于硬件简单，只需要少量引脚即可完成通讯，很多低端 MCU 都直接支持。对于分辨率不高的显示，例如 240×320 或 480×272 的小尺寸屏，SPI 模块通常内置帧缓冲，主控只需间歇性地写入数据，功耗低而且逻辑清晰。

然而，SPI 的带宽限制非常明显。以一个 320×240、16 位色深、60 Hz 刷新率的屏为例，带宽需求计算如下：
带宽 = 分辨率 × 色深 × 帧率 = 320 × 240 × 16 × 60 ≈ 74 Mbps

但即便在高速 SPI 模式下，绝大多数 MCU 也只能提供 20~40 Mbps 的有效速率。这意味着你很难通过 SPI 驱动这样一块屏幕以视频流模式运行。因此，在 SPI 场景下，常见的做法是利用模块自带的显存，只在屏幕部分区域需要更新时写入数据。比如一台智能手环，只更新心率数值和几张小图标，而不是实时渲染整帧画面。

三、RGB 并行接口：带宽充足，但引脚资源吃紧

RGB 接口是最直观的像素传输方式，每个像素的数据通过多根并行数据线同时送到驱动芯片。带宽上几乎没有瓶颈，只要主控能够产生像素时钟，就能直接驱动屏幕。以 800×480、24 位色深、60 Hz 刷新率为例：

带宽 = 800 × 480 × 24 × 60 ≈ 553 Mbps

并行总线可以轻松达到这个速率。但问题在于引脚数量。24 位色深就需要 24 根数据线，再加上时钟、同步信号和控制信号，总引脚数超过 28 根。对于 MCU 而言，这是一个沉重的负担，不仅占用大量 IO，还使 PCB 布线变得复杂。

在实际工程中，很多工业设备使用 RGB 接口的原因在于其逻辑简单、调试方便。例如一台医疗监护仪，采用 STM32 系列 MCU 直接驱动 7 寸 800×480 的屏。虽然牺牲了 MCU 大量引脚，但换来了较低的软件复杂度和可控的硬件设计。

四、LVDS：长距离、高速传输的工业首选

当分辨率提升到 1024×768 或更高时，并行 RGB 就显得不合适了。此时，LVDS（低电压差分信号）成为工业界的首选。它的核心思想是将并行数据序列化后，通过若干对差分信号线传输。差分信号不仅抗干扰能力强，而且能够显著降低电磁辐射，非常适合线缆较长、环境复杂的应用场景。

举个例子，一块 15 寸的 1024×768、24 位色、60 Hz 刷新率的屏，理论带宽需求为：

带宽 = 1024 × 768 × 24 × 60 ≈ 1.13 Gbps

RGB 很难满足这种速率需求，而 LVDS 可以轻松胜任。通过 4 对差分对（每对大约 280 Mbps），就能稳定传输整帧数据。这也是为什么在车载娱乐系统、工业人机界面（HMI）和医疗设备中，LVDS 屏幕被广泛采用。

不过，工程中 LVDS 的难点在于 PCB 设计。差分线需要严格的阻抗控制和长度匹配，通常要求 100Ω 差分阻抗。如果布线不当，就可能出现眼图闭合、信号抖动等问题。很多设计师在早期开发时忽视了这一点，结果导致屏幕闪烁、色彩错乱，最后不得不重新打板。

五、MIPI DSI：移动设备的高带宽利器

随着智能手机和平板的普及，MIPI DSI 成为了小尺寸高分辨率屏幕的主流接口。它的优势在于既有极高的带宽，又能保持低功耗和少量引脚。MIPI 通过差分高速通道（lanes）传输打包好的像素数据，每条 lane 可以支持几百 Mbps 到上 Gbps 的速率。

以一块全高清（1920×1080）、24 位色、60 Hz 的屏幕为例：

带宽 = 1920 × 1080 × 24 × 60 ≈ 2.98 Gbps

如果使用 4 条 lane，每条 lane 需要传输约 745 Mbps，这在 MIPI 规范内完全可行。相比之下，如果用 RGB 或 LVDS 来驱动，布线和功耗都会大幅增加。

MIPI 的实际工程案例几乎随处可见，比如手机、车载仪表盘、AR/VR 眼镜等。但 MIPI 的挑战在于调试和协议复杂度。由于它采用高速串行传输，任何阻抗不匹配、线长差异或电源噪声都可能导致花屏或不显示。此外，MIPI 的初始化通常依赖于 DCS（Display Command Set），需要仔细参考屏厂提供的驱动代码。很多开发团队第一次使用 MIPI 屏时，常常因为初始化参数错误而折腾数周。

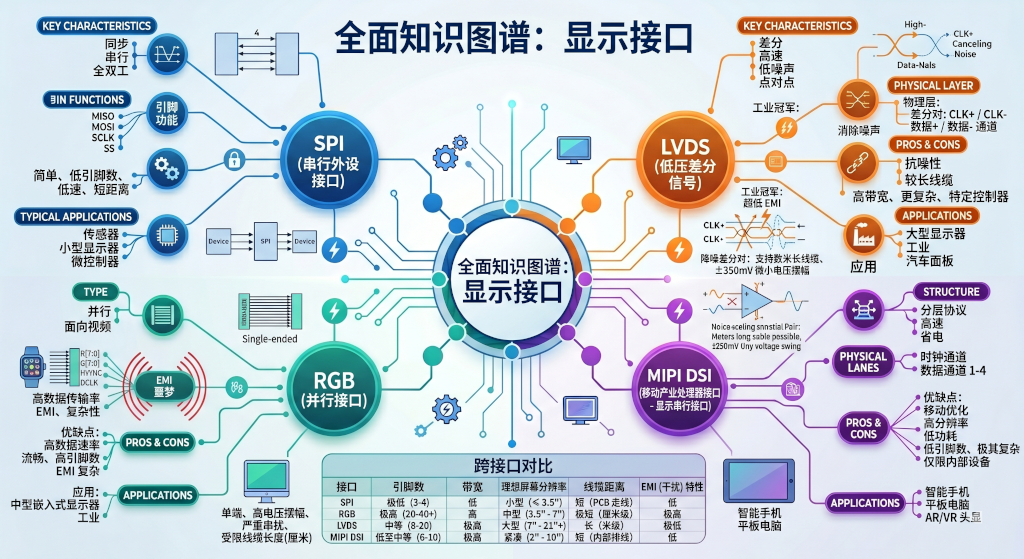

六、接口带宽需求与能力对比

下表给出几种常见分辨率在 60Hz、24 位色深下的理论带宽需求，并与不同接口的实际适用情况对比。

分辨率	带宽(Gbps)	SPI	RGB	LVDS	MIPI DSI
320×240(QVGA)	0.074	勉强可行	轻松支持	过剩	过剩
800×480(WVGA)	0.553	不适合	可支持	轻松支持	轻松支持
1024×768(XGA)	1.13	不适合	接近上限	适合	适合
1920×1080(FHD)	2.98	不适合	不适合	高端 LVDS 可支持	最佳选择
2560×1440(QHD)	5.32	不适合	不适合	部分 LVDS 可支持	最佳选择
3840×2160(4K)	11.94	不适合	不适合	基本超出	高速 MIPI

从表中可以看到：

• SPI 只适合低分辨率、低刷新率的屏幕。
• RGB 在中分辨率（800×480 左右）最有优势。
• LVDS 在工业级别的 1024×768 ~ FHD 屏幕范围内表现最佳。
• MIPI DSI 几乎覆盖了所有高分辨率场景，是未来移动端和高端消费产品的主流。

工程师的抉择

在选择接口时，不能单纯看“能不能用”，还要结合实际的项目环境。比如一台便携式医疗设备，如果只需要简单的图标显示，SPI 就足够；而对于一台工厂 HMI，RGB 是更平衡的选择；当设备要接大屏幕、放在复杂的电磁环境中运行时，LVDS 几乎是唯一可行方案；而一旦涉及高分辨率、高帧率的小尺寸屏，MIPI 就是必然选项。

接口的选择，其实就是在成本、功耗、带宽、复杂度之间寻找平衡。最合适的接口，往往并不是技术最先进的，而是最贴合应用场景的。
