液晶显示屏 TN, IPS和VA的区别

如今液晶显示屏无处不在,它成了生活中不可或缺的一部分。液晶面板是液晶显示屏重要的组成部分之一,它决定了液晶显示屏显示的亮度,响应时间、对比度、色彩及视角等。所以面板的选择十分关键,液晶显示面板主要分为TN、IPS及VA 3大类。因为液晶分子排列方式的不同,导致光线扭转路径不同,从而使得它们各有特点。下面就让我们来浅聊一下这3种面板各自的特点吧。

TN型面板

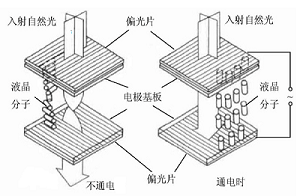

TN(扭曲向列型)面板是目前面板类型技术最成熟的。TN型面板是将液晶置于两片玻璃基板之间,在上下玻璃基板的两个电极作用下,液晶分子发生扭转实现的。不施加电压的情况下,光通过偏振片,从上基板射入,沿着液晶分子扭曲方向旋转90°,到达下基板,平行于偏振片,液晶显示屏呈现亮态。当施加电压时,液晶分子沿电场方向排列,通过上偏振片的光保持原来的状态,到达下基板,由于光的偏振面与下偏振片的方向垂直,无法透过偏振片,故呈现暗态。

TN Panel

TN型面板是所有面板中生产成本最低的,且响应时间也是3类面板中最短,大约在1毫秒,甚至更短,不容易出现残影现象,非常适合应用在电竞显示设备上。但是TN型液晶显示屏也有它的缺点,其对比度较低,色彩的还原度较差,可视角度窄,使用者只有在正对屏幕的情况下才能得到最好的观看效果。因为视角较窄的原因,目前处于一种逐渐退出主流市场的趋势。

IPS型面板

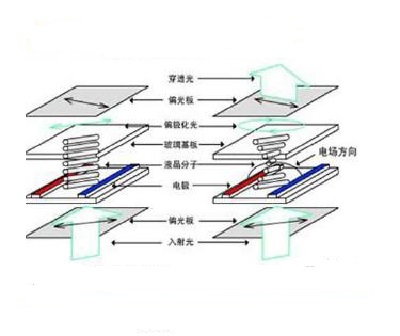

IPS(共面开关)型面板属于广视角,IPS技术解决了TN LCD窄视角的缺陷,它的工作原理同样是通过改变液晶分子的排列方式,IPS的一大特点是电极处于同一平面。未加电压时,上下偏振片的偏振轴相互垂直,液晶分子不发生偏转,光无法透过,液晶显示屏呈现暗态,当施加电压,液晶分子在平行于基板平面向电场方向发生旋转,与上下偏振片的偏振轴形成一定角度,由于液晶的双折射效应,通过液晶层的光产生相位差,液晶显示屏呈亮态。

IPS Panel

由于IPS技术从暗态到亮态的变化,液晶分子都是在基板平行的的平面上旋转的过程,所以从液晶面板的各个角度观察,效果都差不多,目前视角可高达178°,且色彩均匀丰富,但是它的制造成本也是最高的,漏光严重,黑色纯度不够,响应时间比TN型的要长,驱动电压高,功耗高,因为电极处于同一平面,所以远离电极一端的液晶分子需要更高的电压才能驱动,而且无论在哪种状态下,液晶分子始终和屏幕平行,致使开口率降低,透光率相比于TN型液晶显示屏要低,所以会应用到更多的背光亮度。

VA型面板

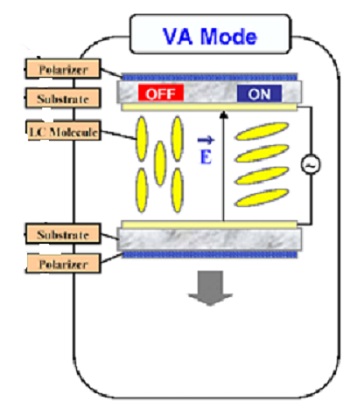

VA(垂直取向)型面板性质特点介于TN和IPS之间,它就好比是这两种技术的结合。区别于TN和IPS型,VA型的液晶分子最初是垂直于基板取向的,上下偏振片相互垂直,在未加电压时,液晶分子排列状态不变,偏振光垂直于下偏振片,光无法透过,液晶屏呈现暗态,施加电压时,液晶分子由垂直转向水平,与基板平行,入射光透过下偏振片,故呈现亮态。VA型液晶显示屏具备了IPS的广视角,色彩丰富,但是生产成本也不低,而且功耗还是比TN的要高。

VA Panel

VA面板有两种类型,MVA和PVA。MVA(多区域垂直排列)技术是富士通公司开发的,通过增加突出物来形成多个可视区域, 而PVA型面板则是三星推出的,它是一种图像垂直调整技术,该技术直接改变液晶单元结构,让显示效能大幅提升可以获得优于MVA的亮度输出和对比度。很多汽车上的LCD用的就是VA的面板。

总结

综上所述,考虑到成本以及产品的刷屏速率,用TN型液晶显示屏是最经济高效的方案。如果您对视角和颜色有高的要求,VA型液晶显示屏可能是您的首选。拓普微有着20多年生产液晶显示屏的经验,如果您有需求,请联系我们,一定帮您找到一个满意的方案。
