揭秘 TFT LCD 电源架构：硬件工程师指南

2026-08-05

将工业 TFT LCD 集成到嵌入式显示系统中，不仅仅是简单地连接电源线和数据线。无论是设计用于工厂自动化的 HMI 显示器，还是用于户外信息亭的阳光下可视显示器，硬件工程师都必须谨慎管理多个相互关联的电压域。本白皮书详细介绍了确保有源矩阵 LCD 模块长期可靠性所需的关键电源架构、模拟偏置电源轨 (analog bias rails) 以及时序控制协议。

硬件集成的关键要点

  • 逻辑电源 (VDD): 为显示控制器和数字接口供电。该电压必须在模拟电源建立之前完成建立。
  • 背光电源 (VLED): 需要专门的恒流 LED 驱动器。绝对不要使用通用 IO (GPIO) 直接驱动。
  • 偏置电压 (AVDD, VGH, VGL, VCOM): 用于控制 TFT 开关和灰阶显示精度。对这些电压的管理是 LCD 硬件设计的核心部分。
  • 上电时序 (Power Sequencing): 错误的上电/掉电时序会导致闩锁效应 (latch-up)、直流极化、图像残留，甚至造成面板永久性损坏。

电源域剖析

标准的有源矩阵 TFT LCD 在三个截然不同的电气域下运行，每个电气域都具有严格定义的运行参数和架构用途。

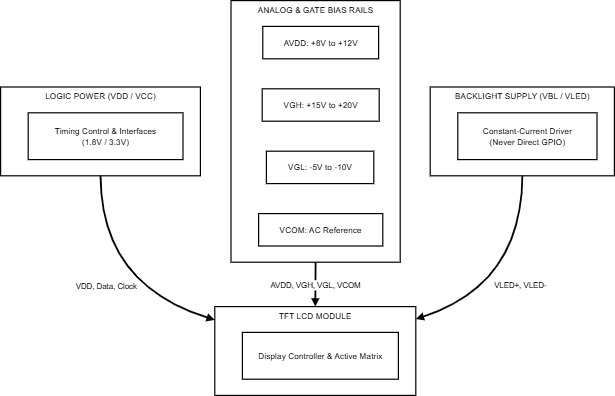

LCD Power Atchitecture​

逻辑电源 (VCC/VDD)

这个低压域（通常为 1.8V 至 3.3V）为显示器的内部数字逻辑供电，包括时序控制器 (TCON)、内部 SRAM 以及数字接口（SPI、RGB、MIPI DSI 或 LVDS）。常见的驱动 IC 依赖该电源轨来维持寄存器状态。

  • 设计注意事项: 采用混合电压拓扑（例如，1.8V 主控 MCU 连接 3.3V TCON）的系统必须采用可靠的电平转换 (level-shifting) 设计。如果仅依靠内部钳位二极管来处理电压不匹配，会引入寄生电源路径，导致不可预知的初始化状态并引发过大的静态电流消耗。

背光电源 (VBL/VLED)

背光架构由发光二极管 (LED) 组成，必须将其严格视为电流驱动域。根据面板的物理尺寸，LED 可以排列成串联串（需要较高的顺从电压，通常超过 20V）或并联阵列。

  • 设计注意事项: 背光需要主动式恒流吸入/驱动拓扑结构——通常是专用的升压转换器 (boost converter)。直接连接到 GPIO 或未稳压的电源轨会导致热失控 (thermal runaway) 并使 LED 迅速老化。调光 (Dimming) 必须通过对驱动 IC 使能引脚进行精确的 PWM 控制，或者通过集成的恒流数模转换器 (DAC) 来实现。

偏置电源轨 (AVDD, VGH, VGL, VCOM)

偏置电源轨构成了控制液晶单元所需的模拟高压基础设施。这必须是系统中稳压最严格的区域；此处的电压不稳定会直接降低视觉保真度。

什么是 AVDD，为什么它决定了 Gamma 精度？

AVDD 是源极驱动器 (source drivers) 的主要模拟电源，其工作电压通常在 +8V 到 +12V 之间。它为产生精确 Gamma 校正曲线的内部电阻阶梯网络供电。由于 AVDD 决定了对应于灰度值的具体电压电平，该电源轨上的任何纹波或开关噪声都会直接转化为可见的屏幕噪声、色彩条带 (banding) 或色彩偏移。

为什么 VGH 和 VGL 需要极端电压才能驱动 TFT？

栅极偏置电压轨负责驱动有源矩阵，以开启 (ON) 和关闭 (OFF) 非晶硅 (a-Si) TFT。

  • VGH (栅极高压): 电压范围从 +15V 到 +20V，VGH 在 TFT 中建立一个强反型沟道，从而降低其导通电阻 RDS(ON)。这使得源极驱动电压能够在极短的行时间 (Th) 内为像素存储电容 (Cst) 充电。如果 VGH 过低，TFT 无法完全导通，会导致像素响应迟缓和严重的色彩失真。
  • VGL (栅极低压): 必须提供范围在 -5V 到 -10V 之间的深度负电压，以强制 TFT 进入深度截止区并抑制亚阈值漏电流 (subthreshold leakage)。在完成充电后，VGL 能够确保电荷在剩余的帧时间内保持隔离状态。
  • VCOM (公共电压): 用作液晶层的交变极性 (AC) 背板参考电压，以防止液晶流体发生电化学破坏。

如果违反硬件上电时序会发生什么？

TFT LCD 对不同电源域施加的顺序极为敏感。如果电源时序不正确，将会导致直流极化 (DC polarization)。如果在逻辑电源和公共平面稳定之前，先施加了高压模拟信号 (AVDD) 或栅极电压 (VGH/VGL)，液晶体将会受到直流电场的影响，从而导致永久性的图像残留（烧屏）以及不可逆的物理损坏。时序不当还可能在 CMOS 驱动 IC 内部触发寄生 SCR 闩锁效应。

标准开机时序：

  1. 施加逻辑电源 (VCC/VDD)。
  2. 触发硬件复位 (Hardware Reset)，让数字逻辑完成初始化。
  3. 施加模拟电源 (AVDD)。
  4. 施加栅极电压（先施加 VGL 确保 TFT 处于关闭状态，然后再施加 VGH）。
  5. 初始化视频/数据信号。
  6. 开启背光。

LCD power-On Sequence block diagram​

关机程序必须完全镜像逆转此开机时序，以确保像素电容中的电荷被安全释放。

硬件完整性与 PCB 布局最佳实践

  • 去耦电容: 将低 ESR 陶瓷电容（X5R 或 X7R 介质）放置在物理距离上尽可能靠近柔性印刷电路板 (FPC) 连接器的位置。针对 AVDD 和 VCC 的高频旁路电容对于缓解行切换瞬间的电流尖峰至关重要。
  • 地平面隔离: 将数字地和模拟地引脚分别布线到不同的回流平面上，并在靠近主电源的低阻抗星形节点处将它们连接在一起，以防止形成接地环路 (ground loops)。
  • EMI 处理: 在靠近主机 MPU 的所有高速数字走线上实施串联终端电阻（通常为 22 到 47 欧姆），以衰减信号反射。

常见故障与硬件调试

在集成裸 TFT 面板或调试自定义载板时，出现的视觉异常几乎总是与电源架构故障有关，而不是数字数据错误。

TFT LCD 闪烁 (Flickering)

  • AVDD 纹波: 模拟电源轨上的过高噪声会直接调制 Gamma 参考电压，导致可见的亮度波动。
  • VCOM 不稳定: 公共电压参考的漂移或噪声会破坏液晶的交流驱动。
  • 地弹 (Ground Bounce): 模拟地 (AGND) 和数字地 (DGND) 之间的隔离不足，导致高速开关噪声耦合进偏置电源轨。

残影与图像残留 (Ghosting and Image Retention)

  • VGL 不足: 如果负向栅极电压不够低（或在负载下发生电压跌落），TFT 无法完全关闭。这会导致像素电容在帧与帧之间发生电荷泄露。
  • 直流极化: 由不正确的电源时序或不对称的 VCOM 交流驱动引起，残存的直流偏置会将图像永久“烧录”进液晶结构中。

白屏或栅极锁定

  • 电源时序故障: 如果在逻辑电源 (VDD) 和复位信号线稳定之前施加了 VGH/VGL 和 AVDD，内部移位寄存器可能会发生闩锁。
  • 缺少 AVDD: 如果没有主要的模拟驱动电压，即使 LVDS 时钟信号正常，源极驱动器也无法为像素电容充电，导致显示屏完全呈白色（常白面板）或黑色（常黑面板）。

案例研究

驱动 LMT101GNLFWA-NND (集成型)

为了将这些理论与实际结合，我们来看看 Topway 的 10.1 英寸工业触摸屏方案 LMT101GNLFWA-NND。这款坚固的触摸屏 TFT LCD 模块采用 LVDS 接口，分辨率为 1280 x 800，并配备光学贴合 PCAP。此类较大尺寸的面板模块通常将复杂的电荷泵和偏置生成电路直接集成在显示屏的 PCBA 上。因此，主机系统不需要在外部生成 AVDD、VGH 或 VGL。

硬件条件:

  • 逻辑电源： 需要严格维持在 3.2V 至 3.4V 之间的 3.3V 逻辑电源。
  • 背光电源： LED 阵列需要 12V 电源（限制在 11.5V 至 12.5V 之间），驱动 36 个 LED（6 个并联串，每串 6 个 LED）的典型电流为 600mA。
  • 调光控制： 通过 LED_PWM 端子 (100Hz 到 50KHz) 控制。
  • 触摸控制器： 运行在独立的 5.0V 电源轨 (VDD1) 上。

上电时序实施：

  • 在上电之前，所有的电源轨和信号线必须保持接地状态，以防止残余电压阻碍初始化。
  • 当 VDD 达到其目标值的 90% 时，主机必须至少等待 200ms (Tp2) 才能施加 LVDS 信号。
  • LVDS 信号稳定后，需要额外延迟至少 200ms (Tp3) ，然后才能拉高 LED_EN。
  • 在关机期间，必须在停止 LVDS 信号之前至少 200ms (Tp10) 关闭背光，而且必须在 VDD 降至 10% 之前将 LVDS 信号拉低。

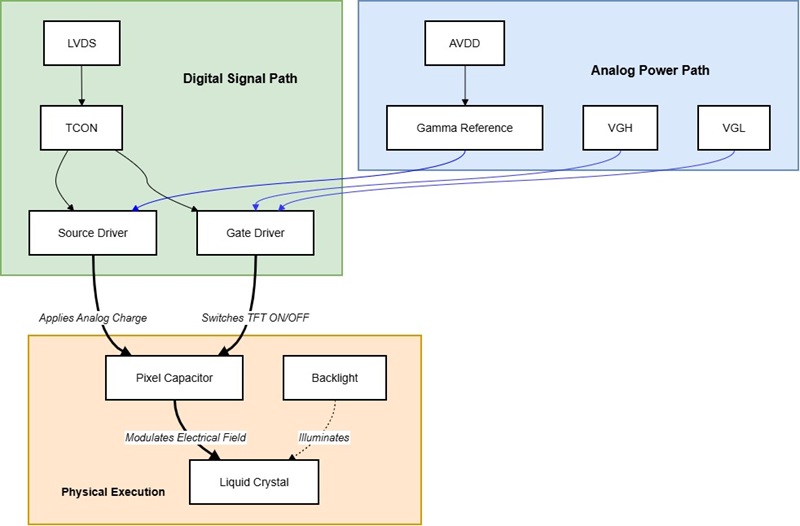

LCD power on step by step sequence

1. 数字信号
LVDS ➔ TCON ➔ 源极/门驱动器

2. 模拟偏置电源

  • AVDD ➔ Gamma Reference ➔ 源极驱动器 (灰度控制电压)
  • VGH / VGL ➔ 栅极驱动器 (TFT 开关)

3. 光电效果
栅极驱动器 (ON) + 源极驱动器 (Voltage) ➔ 像素电容 ➔ 液晶体排列 ➔ 背光点亮

驱动裸面板 LMT070DNCFWD

这款 7 英寸 TFT 显示模块 需要主机系统独立对数字逻辑、模拟参考电压以及正负栅极驱动电压进行时序控制，以防止灾难性的直流极化或闩锁效应。

  • 数字逻辑与 TFT 钳位: 时序首先从施加逻辑电源 (DVDD) 开始。DVDD 的压摆率 (t0) 不得超过 20ms。至关重要的是，负向栅极关闭电压 (VGL) 必须与 DVDD 同时施加，或在其后立即施加 (t3 ≥ 0ms)。这是一项硬件强制要求，以确保在出现任何高压之前，TFT 就已被主动钳位在非导通状态。
  • 硬件复位： 全局 Reset 引脚必须在 DVDD 稳定后至少 1ms (t1 > 1ms) 被拉高，以初始化数字电路。
  • 模拟与栅极高压施加： 在 DVDD 稳定后，主机 PMIC 必须遵循至少 16ms (t2 > 16ms) 的严格硬件延迟，然后才能施加模拟电源 (AVDD) 和栅极开启电压 (VGH)。严禁在 VGL 和 DVDD 稳定之前施加 VGH。
  • 视频信号传输： 只有在所有电源轨（DVDD, VGL, AVDD, 和 VGH）均完全建立并稳定后，主机 MCU/MPU 才能开始传输 RGB 信号数据、水平同步 (HS)、垂直同步 (VS) 以及数据使能 (DE)。

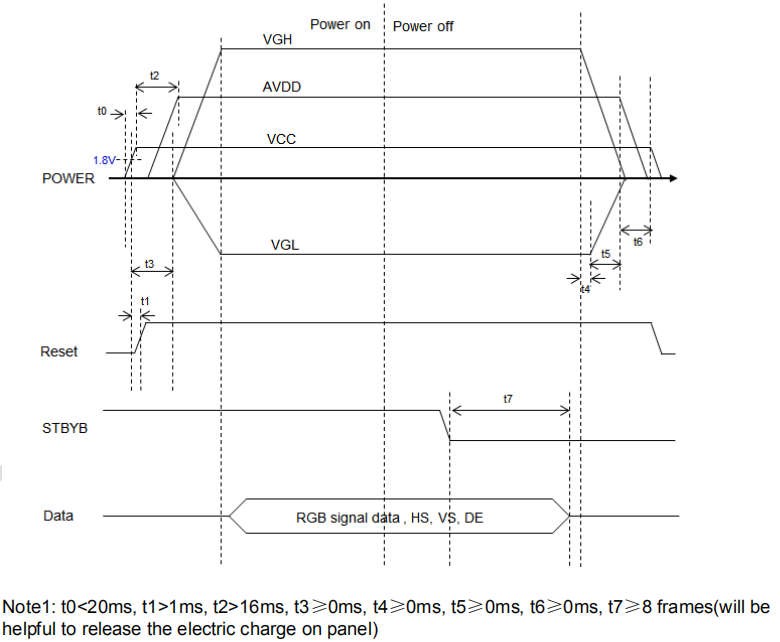

Topway 7 inch tft display power up sequence​

Q&A

问: 我可以直接使用主机 MCU 的 3.3V 或 5V GPIO 引脚来驱动 TFT 背光吗？
答: 不可以。 背光需要主动式恒流吸入/驱动拓扑结构，通常是外部升压转换器。将 LED 串直接连接到未稳压的电源轨或 GPIO 引脚会导致热失控并加速 LED 的老化。

问: 为什么 VGL 电源轨必须是负电压（-5V 至 -10V），而不是直接连接到地 (0V)？
答: 液晶像素的作用类似于电容器。必须施加深度的负向 VGL 电压来强行将 TFT 钳位到深度截止区域，并抑制亚阈值漏电流。如果 VGL 仅为 0V，晶体管将无法完全关闭，电荷会穿过源-漏极结发生泄漏。这种泄漏会导致对比度下降（画面泛白）、图像拖影以及相邻像素之间的串扰。

问: 如果显示屏显示的数据准确，但存在严重的色彩条带和可见的开关噪声，最可能出问题的电源轨是哪一个？
答: 是 AVDD 导轨。 AVDD 的工作电压通常在 +8V 到 +12V 之间，它是源极驱动器的主要模拟电源，并为产生 Gamma 校正曲线的内部电阻阶梯网络供电。AVDD 上的任何纹波或开关噪声都会直接反映为可见的屏幕噪点、色彩条带或色彩偏移。

问: 如果忽略推荐的上电时序，在 VDD 之前先施加 VGH/VGL，主要的物理风险是什么？
答: 无法正确控制电源时序会导致直流极化。如果在逻辑平面和公共平面完全建立之前就施加了高压栅极电压或模拟信号，液晶体会受到直流电场的影响。这会导致流体内部发生离子迁移，造成永久性的图像残留（烧屏）和不可逆的细胞物理损坏。这也可能在 CMOS 驱动 IC 内部触发灾难性的 寄生 SCR 闩锁效应。

问: 我的主机 MCU 工作在 1.8V，但显示器的时序控制器 (TCON) 需要 3.3V 的 VDD。我可以仅仅依赖内部的钳位二极管来处理这种不匹配吗？
答: 不可以，您必须采用可靠的电平转换方案。 仅依赖内部钳位二极管会引入寄生电源路径，这会导致不可预测的初始化状态和过大的静态电流消耗。

问: VCOM 的作用是什么？为什么将其作为交流信号 (AC) 驱动而不是静态直流 (DC) 参考？
答: VCOM 用作液晶层的背板参考电压。为了防止液晶被电化学破坏，必须用交变极性 (AC) 来驱动它们。VCOM 提供了基准线，正向和负向源极电压便在此基准线上动态施加。

结论

成功集成工业 TFT LCD 不仅仅是提供电源那么简单，更多的是在于管理多个相互依赖的电压域、保证信号完整性和时序控制。无论是使用需要外部 PMIC 的裸面板，还是使用像 LMT101GNLFWA-NND 这种高集成度的 LCD 模块，尊重显示器的模拟物理特性都是不容妥协的。通过理解 AVDD、VGH 和 VGL 的具体作用，并严格执行电源时序协议，硬件团队可以降低开发风险、缩短调试时间，并显著提升嵌入式显示设备在实际应用中的长期可靠性。
