LCD智能液晶显示模块-动画控件应用

TOPWAY 智能模块(Smart LCD)是专门为工业显示应用而设计的 TFT 液晶模块。我司自主研发的界面编辑软件RGTools/SGTools 提供了 18 个控件。通过这些控件能实现丰富的显示效果和功能。下面介绍一下动画的设计与实现过程,更多显示功能请参考Topway官网资源栏技术文档处的智能显示模块开发工具说明书RGTools

一、建立工程

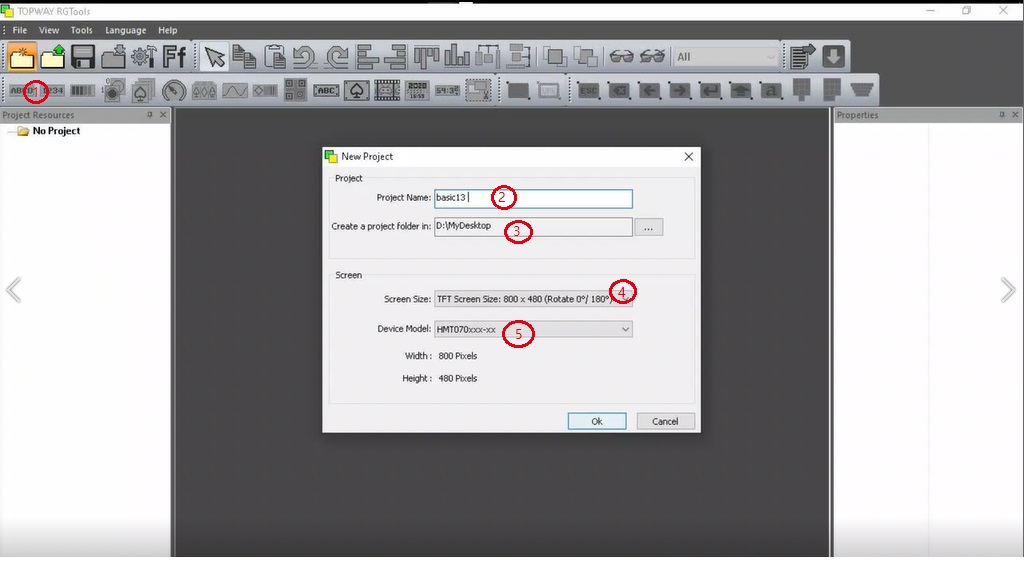

① 打开 RGTools 软件, 点击菜单栏建立新工程 File --> New Project ;
② 工程名 Project Name:xxxxxx ;
③ 保存位置 D:\MyDesktop\ ;
④ 选择智能模块显示分辨率 Screen Size:800x480(Rotate0\180);(根据所用模块的分辨率选择)
⑤ Device Model 选择 HMT070XXX-XX,点击“ OK”完成。

二、建立页面&导入背景图

① 在资源窗口中右击 Pages,选择 New Page 建立一个新的页面;(若只需一个页面PG0000,导入背景图后设置属性,直接关联即可,无需再新建页面)

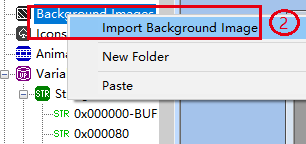

② 在资源窗口中右击 Background Image, 选择 Import Background Image ;
③ 打开一个背景图(RGTools 可支持 BMP、JPG、PNG、GIF,建议导入 BMP 格式的 24 位图片)。

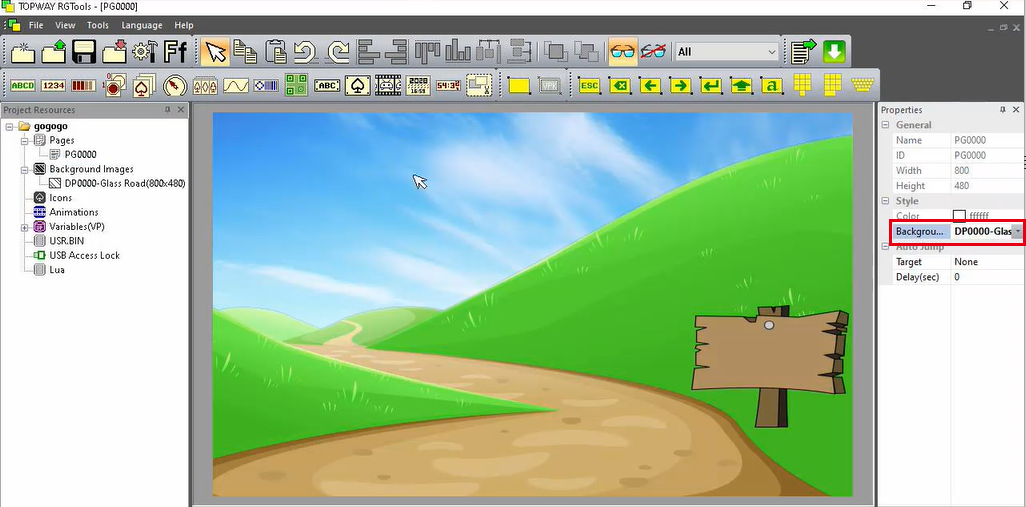

三、设置页面属性&关联背景图

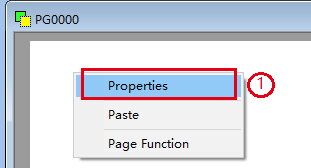

① 在页面工作区域,右击鼠标,选择“Properties(属性)”右边显示页面属性栏;

② 属性“Background Image”选择页面背景图”DP0000-Glass Road”将页面与背景图关联起来。



四、创建动画&设置属性

① 项目资源栏选择鼠标右击动画“Animations”,选择“Create Animation”创建动画“ANI000”;

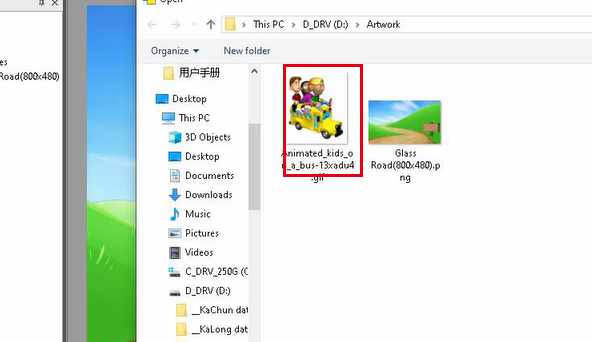

② 右击新建动画“ANI000”选择“Property“,单击”Import Images”导入要制作成动画的图片,然后点击“OK”回到工作区域;

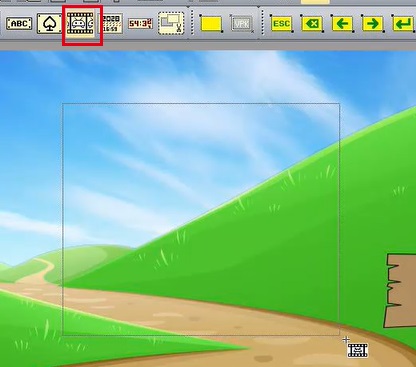

③ 在工具栏中找到动画图标,单击图标或快捷键(Shift+Ctrl+A),然后在工作区域的适当位置拖出动画放置范围;

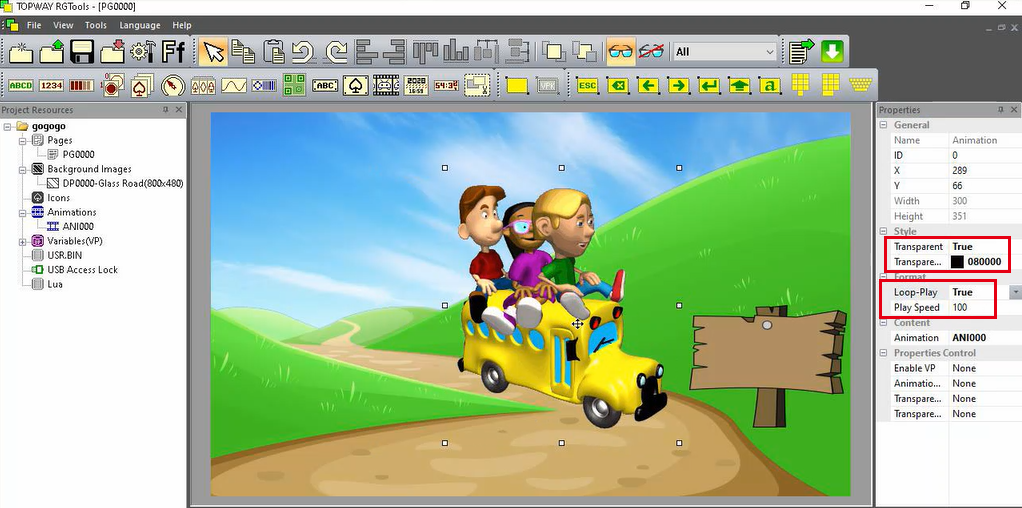

④ 属性栏“Animation”选择我们导入的动画图“ANI000”,选择,“Transparent”选择“True”透明的,“Format”中“Loop-Play”选择“True”,“Play Speed”填“100”(每帧间隔时间为100ms,可自行根据需求填写),





注:若需要添加文字,可通过字符变量控件,创建字库的方式实现,此处省略,具体操作可参考LCD液晶显示绘图板制作步骤四--字库设置

五、编译&下载

① 界面设置好后,使用USB线缆连接模块,点击下载按钮;

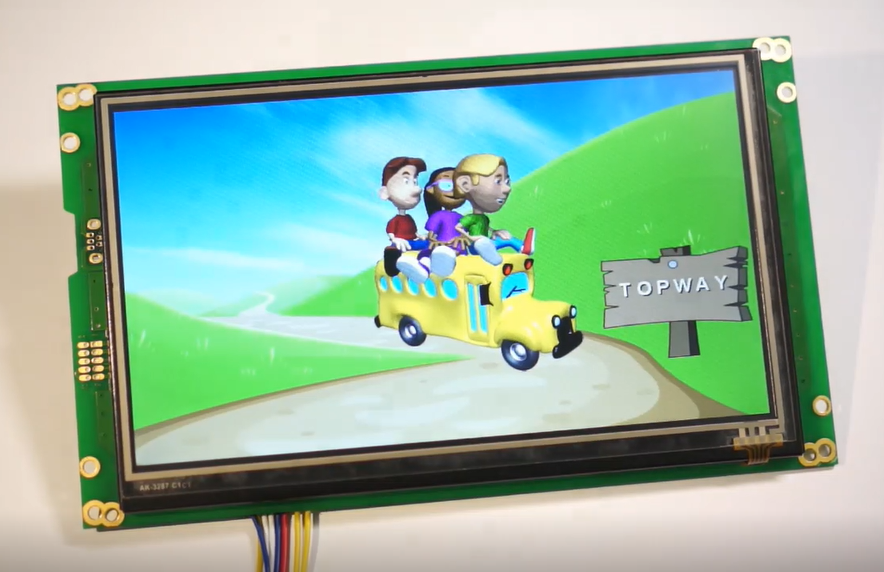

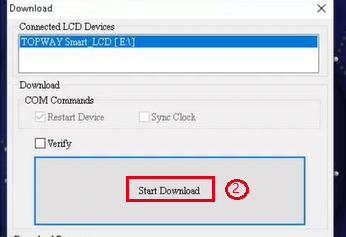

② 对话框中点击“Start Download”,下载到模块中,显示“Download Success”下载成功,最终画面如下。



详细步骤如下视频,任何有关LCD显示屏的问题,欢迎随时咨询我们!
